冷媒封入計量システム

　１．概要

ワーク（冷却ユニット）内に充填した冷媒が、規定値通りに充填されたかを組立搬送ライン上で合否判定する検査設備です。

　２．計量仕様（納入事例）

冷却ユニット　８～４０Ｋｇ／台
治具ユニット　１０Ｋｇ／台　（ワーク充填時の位置決め、および計量時姿勢安定のため）
冷媒充填量　　１００～３００ｇ／台
計量精度　　　±３ｇ
タクト　　　　３６秒／台

　３．動作フロー

Ｓｔ.１　自動計量コンベア(1)　･･･　ワーク充填前の重量を計測します。
　 ↓
Ｓｔ.２　充填ステーション　･･･　上位ホストより充填量を計量モニターで充填機に指示します。
　 ↓
Ｓｔ.３　自動計量コンベア(2)　･･･　ワーク充填後の重量を計測します。
　 ↓
Ｓｔ.４　合否判別コンベア　･･･　指示充填量に対して計量差で合否を判定し搬出します。

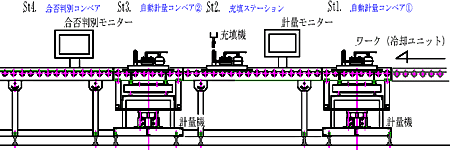

　４．設備構成
